Terra 120

Dron rolniczy do precyzyjnej pracy.

120 lzbiornik cieczy

Zapytaj o konfigurację Dane techniczne

Dron KYO Terra wykonujący oprysk nad uprawą

Terra 120

Precyzyjna praca w każdym polu.

Duży układ cieczowy do planowania oprysku na wymagających powierzchniach.

Najważniejsze parametry

Kluczowe informacje o modelu.

zbiornik cieczy: 120 l
przepływ oprysku: 25–35 l/min
deklarowana szerokość; wymaga próby terenowej: 10–25 m
układ zasilania: 2 × 18S

Zastosowania

Zobacz, jak model pracuje w gospodarstwie.

Zakres pracy zależy od wyposażenia, materiału i warunków zabiegu. Każde zastosowanie wymaga przygotowania oraz próby właściwej dla konkretnego pola.

Zbliżenie równomiernego oprysku na liściach

Zastosowanie 01

Planowanie oprysku polowego

Przepływ podany w specyfikacji wynosi 25–35 l/min. Deklarowana szerokość robocza 10–25 m wymaga próby terenowej przed wyznaczeniem odstępu przejść i obliczeniem wydajności zabiegu.

Przed operacją

Przed wyznaczeniem przejść sprawdź przepływ 25–35 l/min, dawkę i rozpylacze. Deklarowaną szerokość 10–25 m należy potwierdzić próbą terenową.

Jak przygotować operację

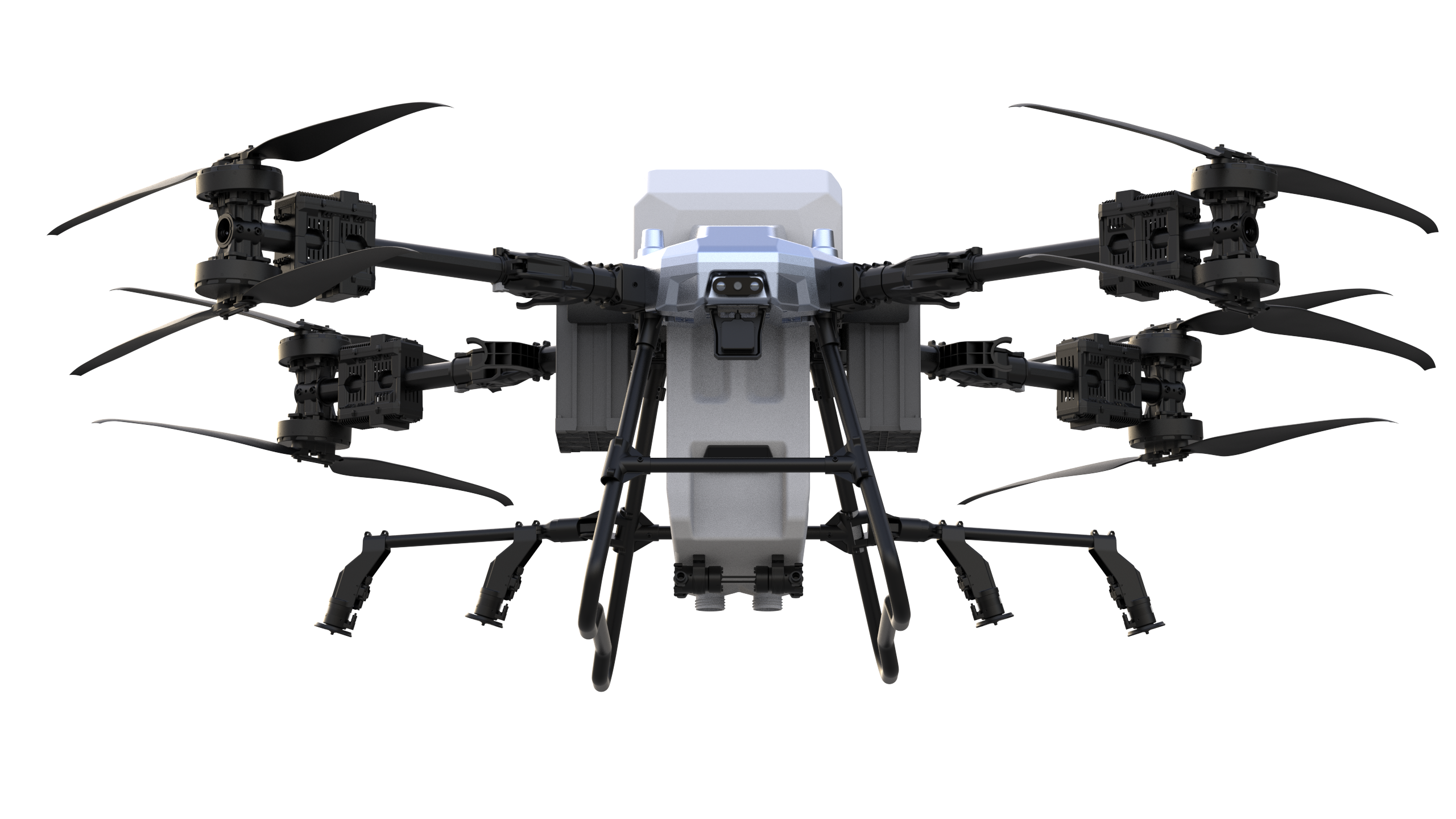

System prowadzenia i nawigacji KYO Terra 120

Zastosowanie 02

Praca nad trudno dostępnym terenem

Dron może realizować wyznaczone przejścia tam, gdzie ukształtowanie lub stan gruntu ograniczają dostęp maszyn kołowych.

Przed operacją

Przy polu o utrudnionym dostępie zaplanuj granice, przeszkody, wysokość lotu i miejsce obsługi. Przed misją operator ocenia, czy warunki pozwalają bezpiecznie wykonać zadanie.

Jak przygotować operację

Zastosowanie 03

Operacje z intensywną rotacją

Dwa warianty podwójnego zasilania pozwalają dobrać czas zawisu i masę pakietów do planu kolejnych cykli napełniania i wymiany energii.

Przed operacją

Dwa warianty zasilania różnią się pojemnością i masą. Zaplanuj rotację pakietów, chłodzenie i ładowanie odpowiednio do długości cyklu pracy.

Jak przygotować operację

Rozwiązania modelu

Systemy, które wspierają pracę operatora.

System cieczowy 120 l

Dwa rozpylacze odśrodkowe tworzą układ o przepływie 25–35 l/min. Deklarowana szerokość robocza 10–25 m wymaga próby terenowej.

Ośmiowirnikowa konstrukcja

Osiem zespołów napędowych otacza centralny zbiornik, podwójne zasilanie i moduł sterowania lotem.

Radarowe wsparcie lotu

Radar przedni, tylny i radar śledzenia terenu wspierają prowadzenie operacji; przedni radar dookólny jest opcjonalny.

Dwa warianty energii

Zestawy 2 × 18S 35 000 mAh lub 2 × 18S 45 000 mAh różnią się masą i deklarowanym czasem zawisu.

Składana rama

Wymiary po złożeniu 1170 × 1300 × 1070 mm ułatwiają zaplanowanie przewozu dużego drona.

Zakres prędkości

Zakres prędkości lotu określony w specyfikacji wynosi 1–12 m/s, a dron może zawisnąć niezależnie od kierunku ustawienia.

Specyfikacja

Pełne dane techniczne.

Szczegóły katalogowe w jednym miejscu. Wariant wyposażenia i wartości doboru potwierdzamy dla planowanej konfiguracji.

Układ opryskowy

Zbiornik cieczy: 120 l
Przepływ oprysku: 25–35 l/min
Rozpylacze odśrodkowe: 2
Szerokość robocza: 10–25 m, wartość deklarowana; wymaga próby terenowej

Konstrukcja i lot

Wymiary po rozłożeniu: 3320 × 3520 × 1070 mm
Wymiary po złożeniu: 1170 × 1300 × 1070 mm
Rozstaw osi: 2573 mm
Masa bez akumulatorów: 66 kg
Prędkość lotu: 1–12 m/s
Zawis: możliwy niezależnie od kierunku ustawienia

Energia i czas zawisu

Wariant 1: 2 × 18S 35 000 mAh; 2 × 16 kg
Bez ładunku – wariant 1: 19 min 30 s
Pełne obciążenie – wariant 1: 7 min 45 s
Wariant 2: 2 × 18S 45 000 mAh; 2 × 19,5 kg
Bez ładunku – wariant 2: 26 min 26 s
Pełne obciążenie – wariant 2: 11 min

Sterowanie i otoczenie

Kontroler lotu: zintegrowany
Radar przedni: wykrywanie przeszkód
Radar tylny: wykrywanie przeszkód
Radar terenowy: śledzenie profilu terenu
Radar dookólny: opcjonalny, montowany z przodu
Promień lotu: deklarowane do 2000 m; definicja parametru wymaga potwierdzenia
Wiatr podczas startu i lądowania: poziom ≤ 6 bez określonej skali; nie stanowi potwierdzonego limitu pracy

Przed startem

Przygotowanie operacji

Od planu pola do kontroli wykonanej pracy — każdy etap pomaga przygotować właściwą konfigurację i sprawdzić układ przed startem.

01
Plan operacji

Obszar, przeszkody, dawka, szerokość przejścia i kolejność cykli.
02
Przygotowanie układu

Napełnienie, kontrola szczelności, próba przepływu i weryfikacja rozpylaczy.
03
Logistyka energii

Rotacja dwóch pakietów, chłodzenie i ładowanie zgodnie z wybraną konfiguracją.
04
Wykonanie i kontrola

Monitoring lotu, przepływu i otoczenia oraz ocena wykonanej aplikacji.

Wyposażenie i konfiguracja

Dopasuj system do planowanej pracy.

Poniższe elementy opisują rozwiązania i warianty dostępne w modelu. Dokładną kompatybilność oraz zawartość oferty potwierdzamy dla wybranej konfiguracji.

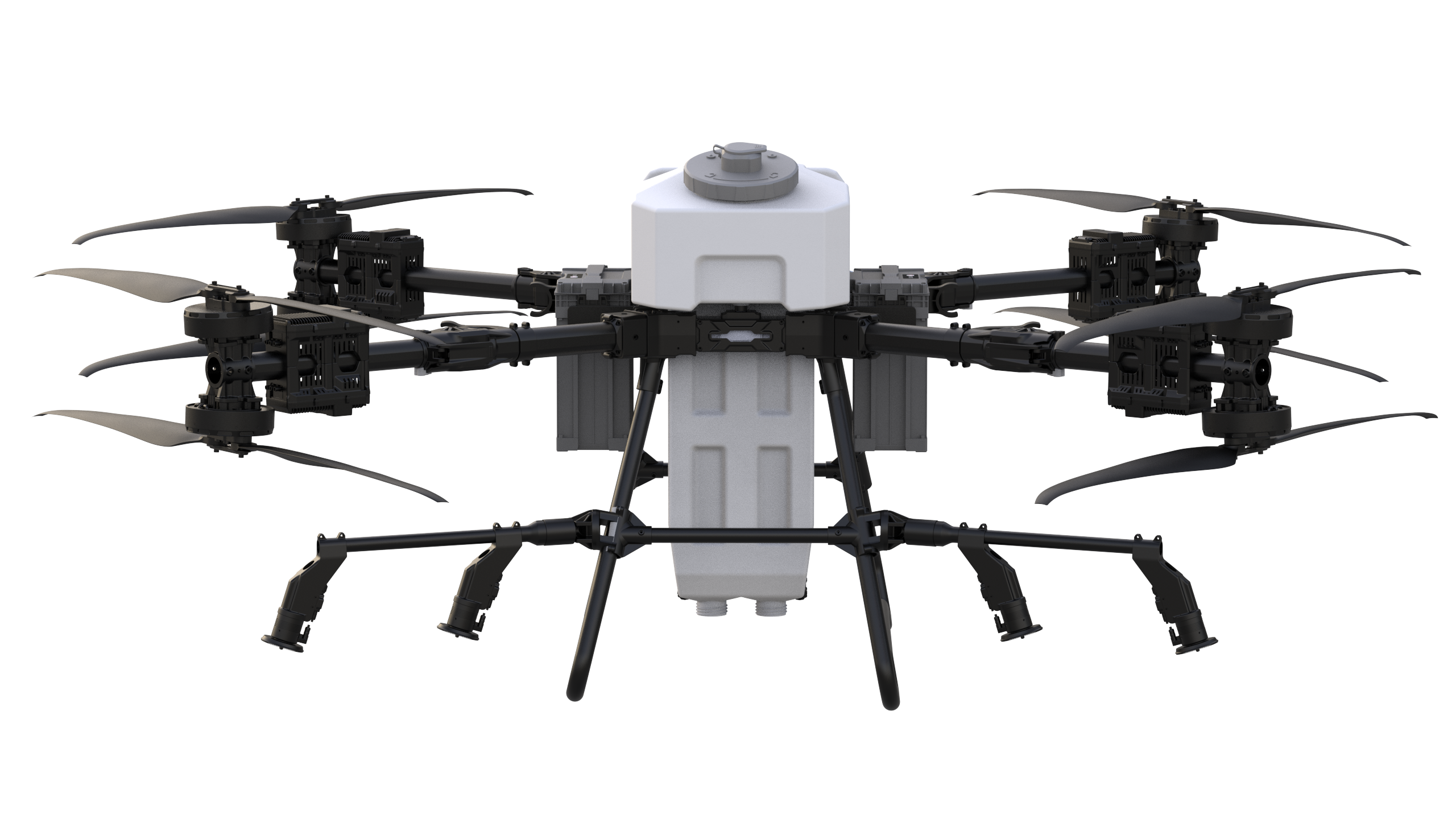

KYO Terra 120 z widocznym zbiornikiem i układem opryskowym

Układ opryskowy

Zbiornik 120 l i przepływ do 35 l/min.

Dwa rozpylacze odśrodkowe tworzą układ o przepływie 25–35 l/min. Deklarowana szerokość robocza 10–25 m wymaga próby terenowej. Dawkę aplikacji ustala się na podstawie przepływu, prędkości lotu, zweryfikowanej szerokości przejścia i warunków zabiegu.

120 l: zbiornik cieczy
25–35 l/min: przepływ oprysku

Przód KYO Terra 120 z modułami obserwacji otoczenia

Nawigacja

Radary wykrywania przeszkód i śledzenia terenu.

Zintegrowany kontroler współpracuje z radarem przednim, tylnym i radarem śledzenia terenu. Opcjonalny radar dookólny montowany z przodu rozszerza dane o otoczeniu. Deklarowany promień lotu wynosi do 2000 m.

≤ 2000 m: promień lotu
1–12 m/s: prędkość lotu

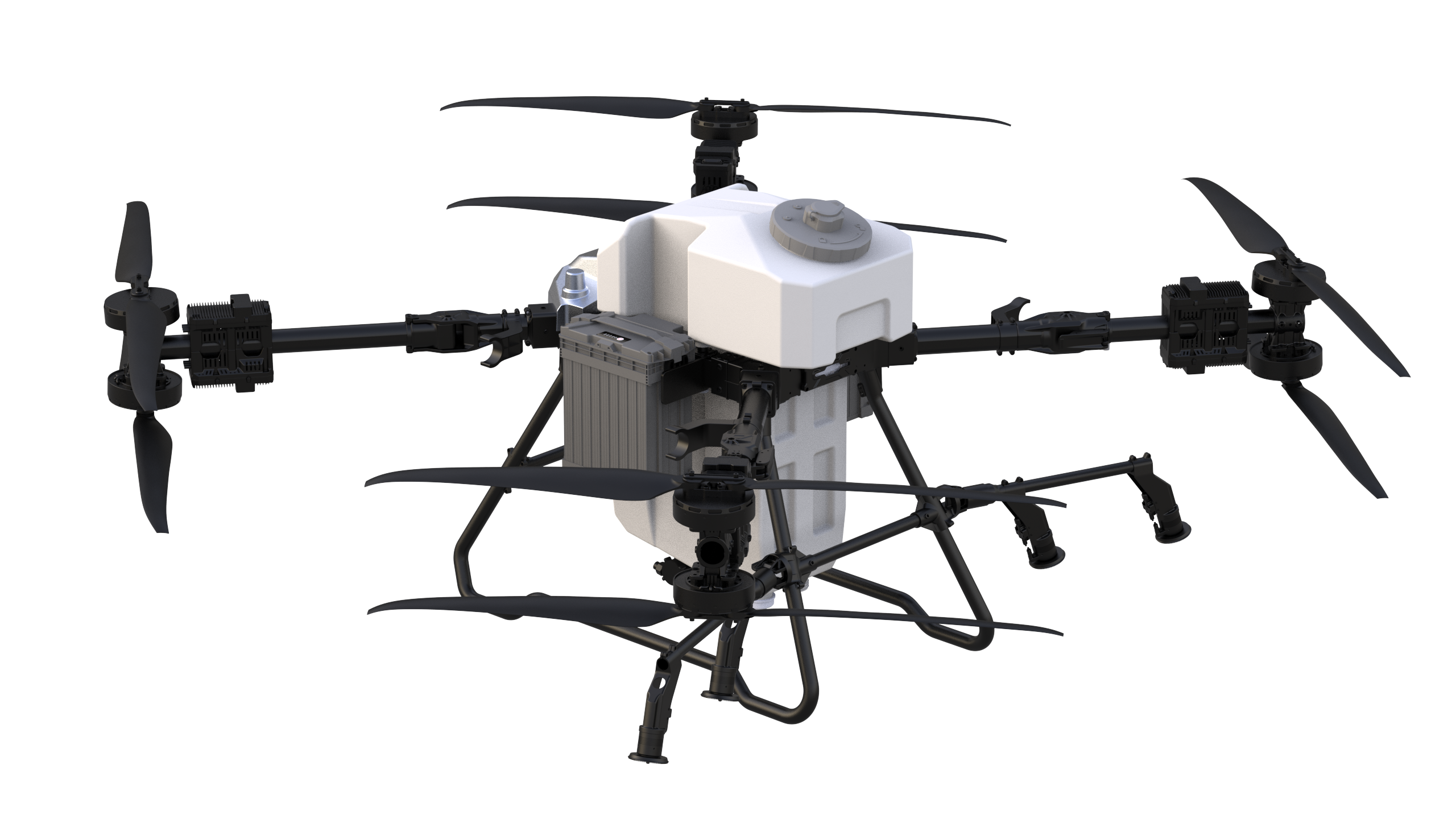

KYO Terra 120 z dwoma bocznymi akumulatorami

Zasilanie

Dwa pakiety 18S w dwóch wariantach pojemności.

Terra 120 korzysta z dwóch akumulatorów 18S 35 000 mAh albo dwóch akumulatorów 18S 45 000 mAh. Specyfikacja KYO podaje odpowiednio 7 min 45 s lub 11 min zawisu z pełnym obciążeniem oraz 19 min 30 s lub 26 min 26 s bez ładunku.

2 × 18S: układ zasilania
35 000 / 45 000 mAh: warianty pojemności

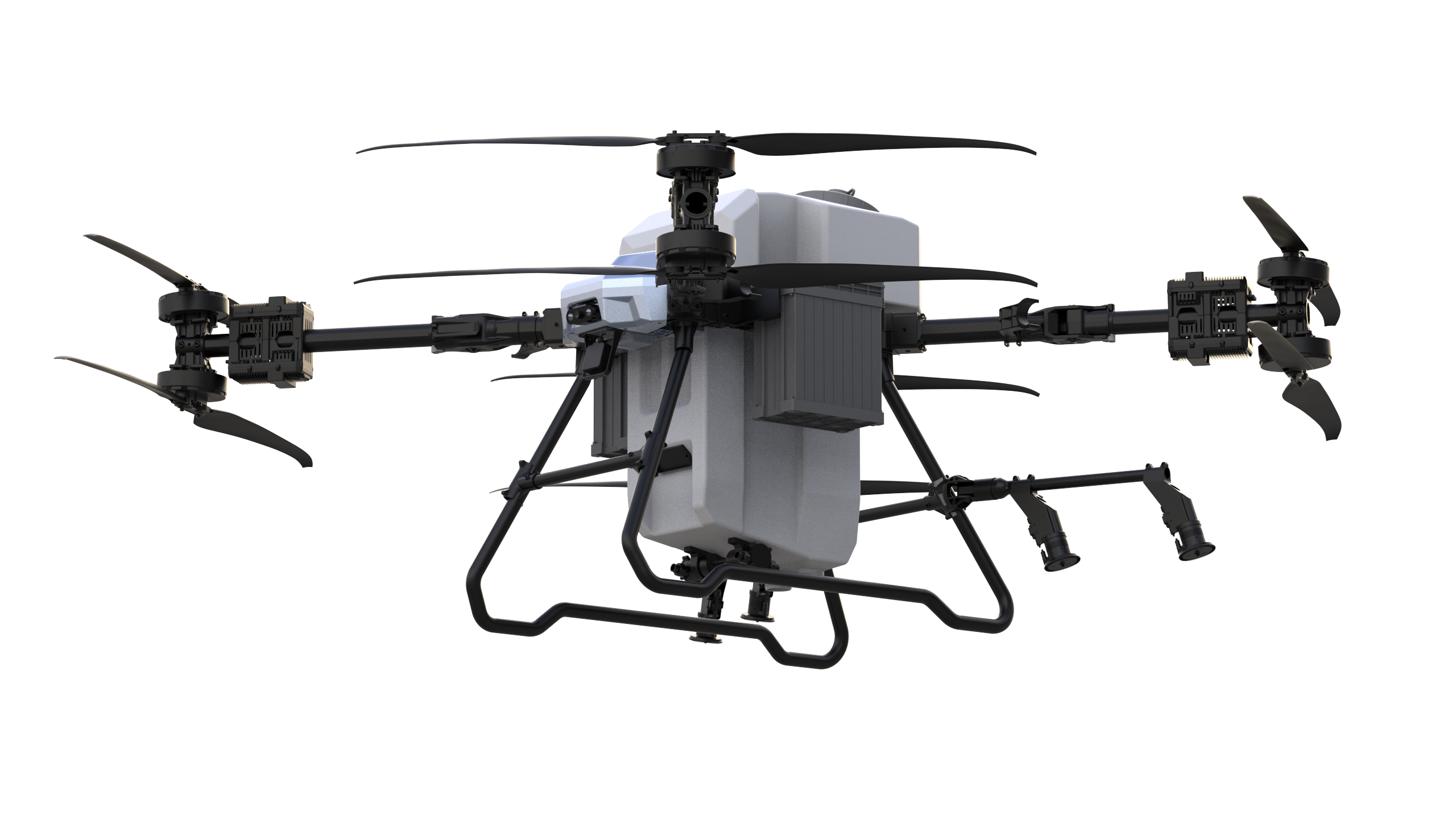

Boczny widok ośmiowirnikowej konstrukcji KYO Terra 120

Konstrukcja

Składana rama o rozstawie osi 2573 mm.

Po rozłożeniu dron ma wymiary 3320 × 3520 × 1070 mm, a po złożeniu 1170 × 1300 × 1070 mm. Masa 66 kg nie obejmuje akumulatorów. Konstrukcja wymaga stabilnego mocowania i odpowiedniego miejsca do przygotowania przed startem.

2573 mm: rozstaw osi
66 kg: masa bez akumulatorów

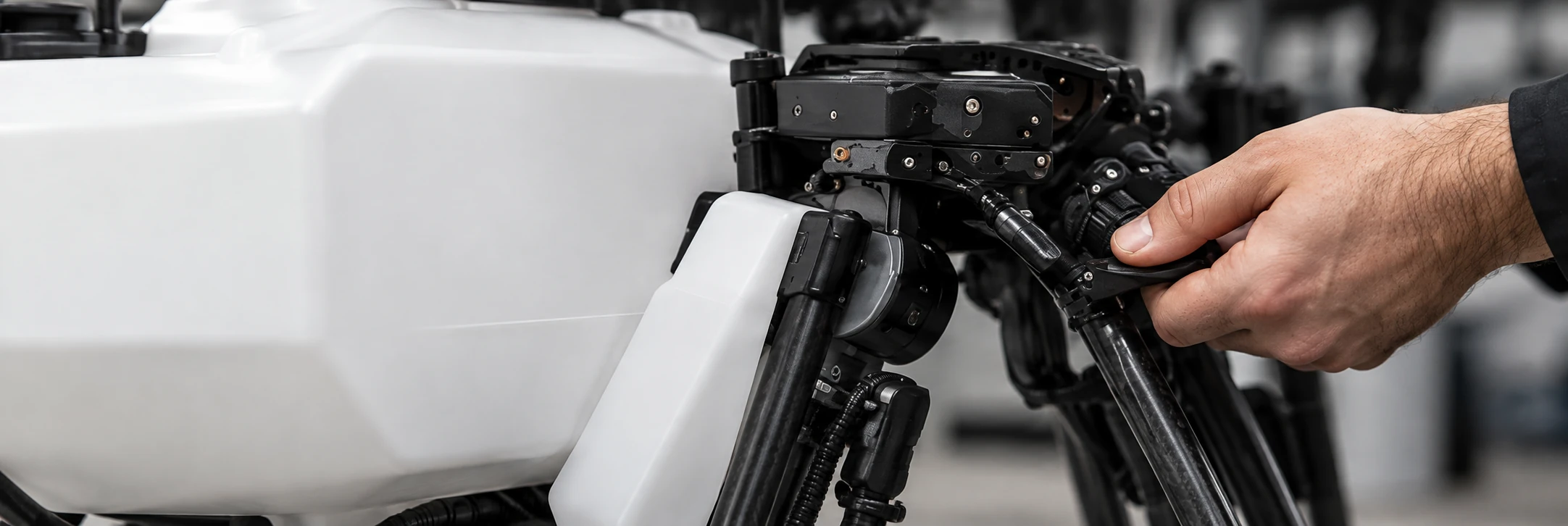

Technik reguluje podzespół dużego drona rolniczego

Obsługa i serwis

Wsparcie, które pomaga przygotować sprzęt do pracy.

Przed wyborem modelu omówisz konfigurację i planowane zadania z zespołem KYO. Zakres serwisu, części oraz szkolenia ustalany jest dla konkretnego modelu i oferty.
