Terra 20

Dron rolniczy do precyzyjnej pracy.

20 lzbiornik cieczy

rozsiewaczopcjonalny

Zapytaj o konfigurację Dane techniczne

Dron KYO Terra wykonujący oprysk nad uprawą

Terra 20

Precyzyjna praca w każdym polu.

Niezawodny w oprysku, nawożeniu i wysiewie.

Najważniejsze parametry

Kluczowe informacje o modelu.

zbiornik cieczy: 20 l
przepływ cieczy: do 9 l/min
opcjonalny rozsiewacz: 40 l
maksymalna masa startowa: 50 kg

Zastosowania

Zobacz, jak model pracuje w gospodarstwie.

Zakres pracy zależy od wyposażenia, materiału i warunków zabiegu. Każde zastosowanie wymaga przygotowania oraz próby właściwej dla konkretnego pola.

Zbliżenie równomiernego oprysku na liściach

Zastosowanie 01

Oprysk nalistny

Aplikacja cieczy nad wyznaczoną powierzchnią bez wjazdu w łan. Dawka, prędkość przelotu i praca rozpylaczy muszą zostać skalibrowane dla używanego preparatu i warunków zabiegu.

Przed operacją

Sprawdź układ cieczowy i szczelność, a następnie skalibruj przepływ, dawkę, prędkość oraz pracę dwóch lub czterech rozpylaczy dla używanego preparatu.

Jak przygotować operację

Granulat nawozowy podawany przy młodych roślinach

Zastosowanie 02

Nawożenie granulatem

Opcjonalny rozsiewacz 40 l pozwala prowadzić dystrybucję nawozów sypkich po sprawdzeniu granulacji, masy materiału i równomierności podawania.

Przed operacją

Rozsiewacz 40 l jest opcjonalny. Przed pracą sprawdź materiał, wykonaj próbę dozowania i oceń równomierność podawania nawozu.

Jak przygotować operację

Nasiona opadające na przygotowaną glebę bez wschodzących roślin

Zastosowanie 03

Wysiew poplonów i traw

Dron może rozprowadzać nasiona nad polem lub obszarem trudno dostępnym dla sprzętu kołowego. Norma wysiewu wymaga kalibracji dla konkretnego materiału.

Przed operacją

Dobierz nasiona do modułu rozsiewającego, wykonaj próbę podawania i ustal normę wysiewu dla konkretnego materiału.

Jak przygotować operację

Rozwiązania modelu

Systemy, które wspierają pracę operatora.

Układ opryskowy

Dwie lub cztery rozpylacze odśrodkowe, pojedyncza albo podwójna pompa oraz przepływomierz tworzą system dobierany do wymaganej wydajności cieczy.

Rozsiew i wysiew

Opcjonalny zbiornik 40 l rozszerza zakres pracy o nawozy granulowane i nasiona. Zmiana materiału wymaga ponownego ustawienia dozowania.

Prowadzenie lotu

Zintegrowany kontroler lotu, RTK i radar terenowy wspierają utrzymanie zaplanowanej trasy oraz wysokości nad zmiennym profilem uprawy.

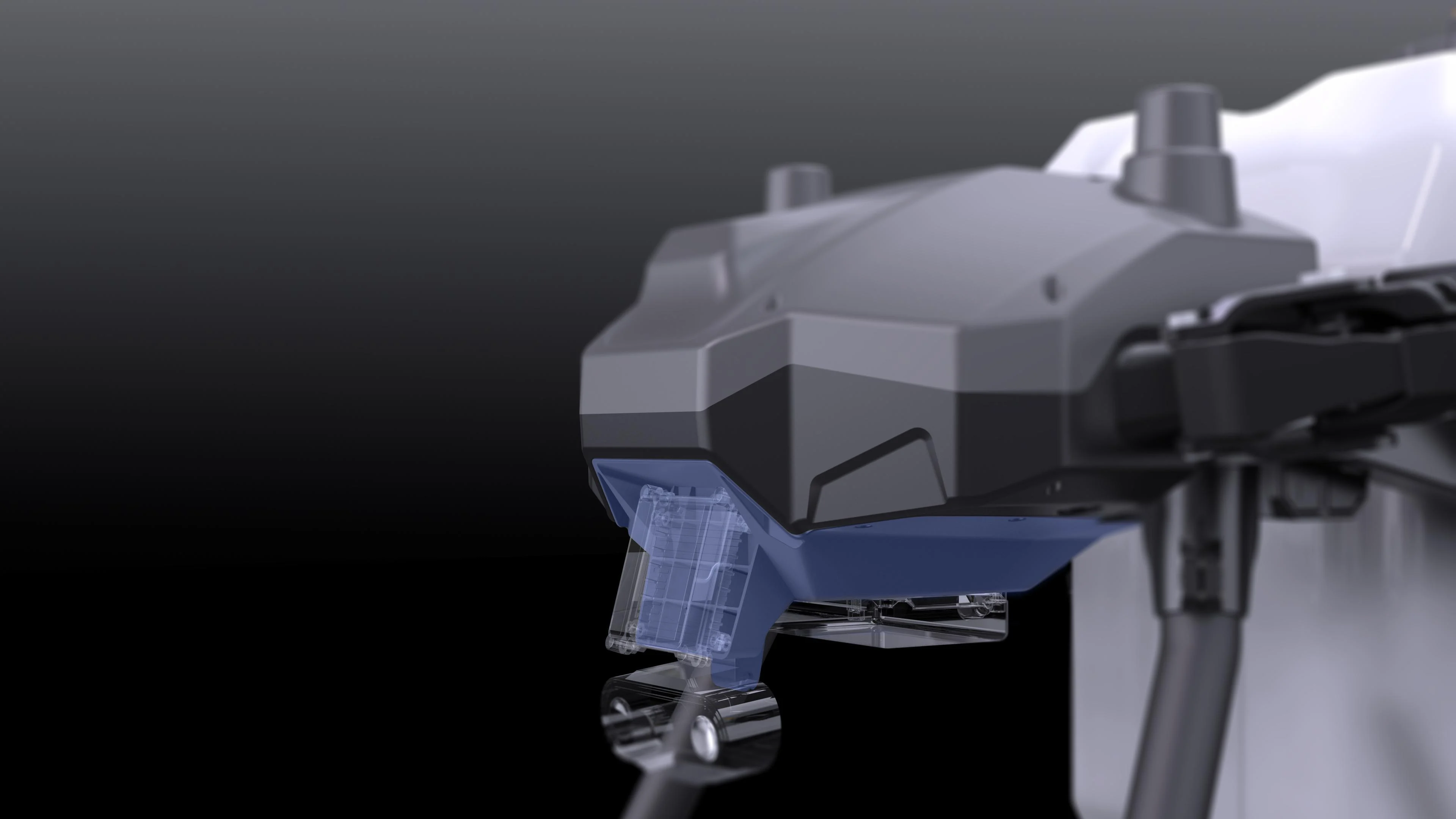

Wykrywanie przeszkód

Radar przedni jest elementem konfiguracji podstawowej; radar tylny występuje zależnie od wariantu wyposażenia. System wspiera operatora, ale nie zastępuje oceny otoczenia.

Zasilanie

Wtykowy akumulator 14S 20 000 mAh ułatwia szybką wymianę pakietu. Ciągłość pracy zależy od liczby baterii, mocy ładowania i organizacji chłodzenia.

Transport i obsługa

Składane ramiona, blokady połączeń oraz niewielkie wymiary po złożeniu ograniczają czas potrzebny na przewóz i przygotowanie stanowiska.

Specyfikacja

Pełne dane techniczne.

Szczegóły katalogowe w jednym miejscu. Wariant wyposażenia i wartości doboru potwierdzamy dla planowanej konfiguracji.

Oprysk i rozsiew

Zbiornik cieczy: 20 l
Rozsiewacz: 40 l, wyposażenie opcjonalne
Rozpylacze odśrodkowe: 2 lub 4, zależnie od konfiguracji
Maksymalny przepływ układu: do 9 l/min
Kontrola przepływu: przepływomierz

Konstrukcja

Wymiary po rozłożeniu: 1370 × 1300 × 715 mm
Wymiary po złożeniu: 665 × 800 × 715 mm
Rozstaw osi: 1700 mm
Masa ramy: 9 kg, bez silników i akumulatora
Maksymalna masa startowa: 50 kg
Średnica ramienia: 45 mm

Napęd i zasilanie

Akumulator: 14S, 20 000 mAh, montaż wtykowy
Układ napędowy: X9 PLUS G2
Śmigła: 43 cale

Nawigacja i bezpieczeństwo

Kontroler lotu: zintegrowany
Pozycjonowanie: RTK
Śledzenie terenu: radar terenowy
Wykrywanie przeszkód: radar przedni; tylny zależnie od konfiguracji

Przed startem

Przygotowanie operacji

Od planu pola do kontroli wykonanej pracy — każdy etap pomaga przygotować właściwą konfigurację i sprawdzić układ przed startem.

01
Określenie zadania

Rodzaj materiału, powierzchnia, dawka i oczekiwany czas wykonania.
02
Dobór modułu

Zbiornik cieczy lub rozsiewacz oraz właściwy wariant wyposażenia.
03
Kalibracja

Próba przepływu albo dozowania i ustawienie parametrów misji.
04
Wykonanie i kontrola

Lot po zaplanowanej trasie, monitoring pracy i zapis operacji.

Wyposażenie i konfiguracja

Dopasuj system do planowanej pracy.

Poniższe elementy opisują rozwiązania i warianty dostępne w modelu. Dokładną kompatybilność oraz zawartość oferty potwierdzamy dla wybranej konfiguracji.

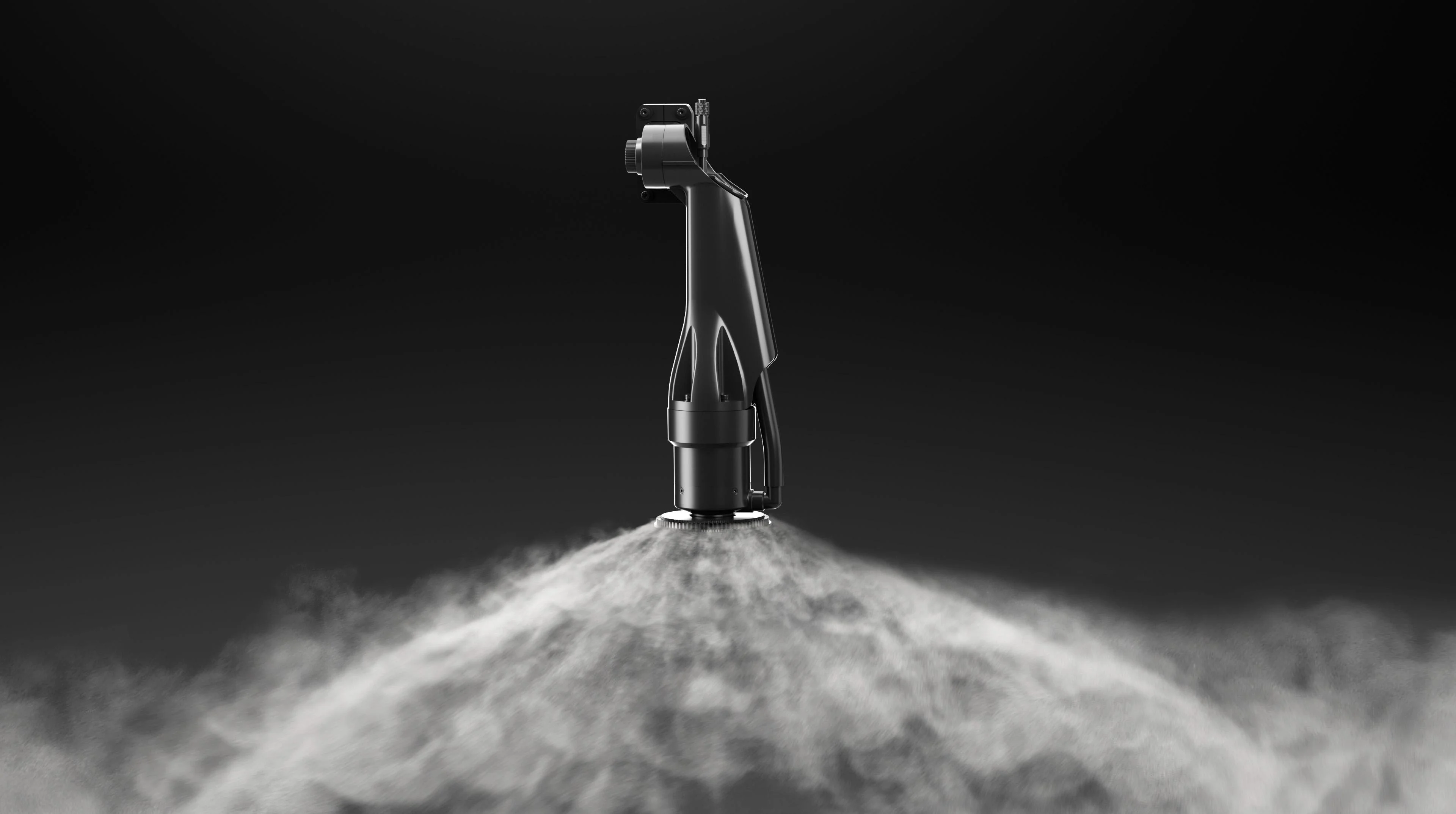

Układ opryskowy

Układ opryskowy z kontrolą przepływu.

Zbiornik 20 l współpracuje z dwiema lub czterema rozpylaczami odśrodkowymi, pompą i przepływomierzem. Maksymalny przepływ układu wynosi do 9 l/min. Ustawienie dawki wymaga uwzględnienia przepływu, prędkości lotu i szerokości roboczej.

20 l: zbiornik cieczy
do 9 l/min: przepływ cieczy

Nawigacja

RTK i radar wspierają lot po zaplanowanej trasie.

Zintegrowany kontroler lotu współpracuje z pozycjonowaniem RTK i radarem śledzenia terenu. Radar przedni wspiera wykrywanie przeszkód na kierunku lotu. Dostępność radaru tylnego zależy od konfiguracji.

RTK: pozycjonowanie
Zintegrowany: kontroler lotu

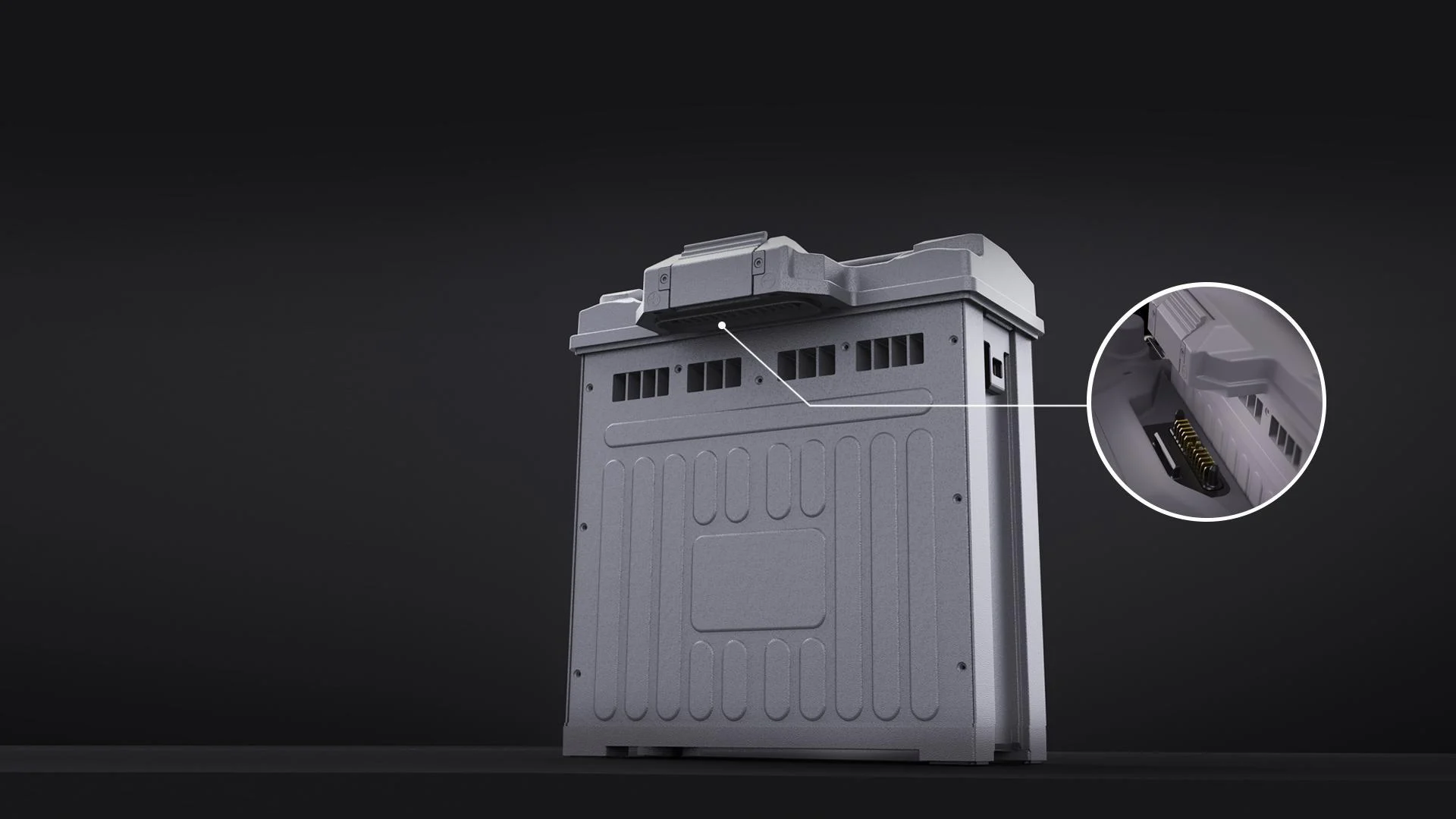

Wtykowe gniazdo akumulatora KYO Terra 20

Zasilanie

Akumulator 14S z montażem wtykowym.

Terra 20 wykorzystuje akumulator 14S o pojemności 20 000 mAh, montowany bezpośrednio w gnieździe konstrukcji. Ciągłość pracy zależy od liczby akumulatorów, mocy ładowania, czasu chłodzenia i organizacji stanowiska polowego.

14S: konfiguracja akumulatora
20 000 mAh: pojemność

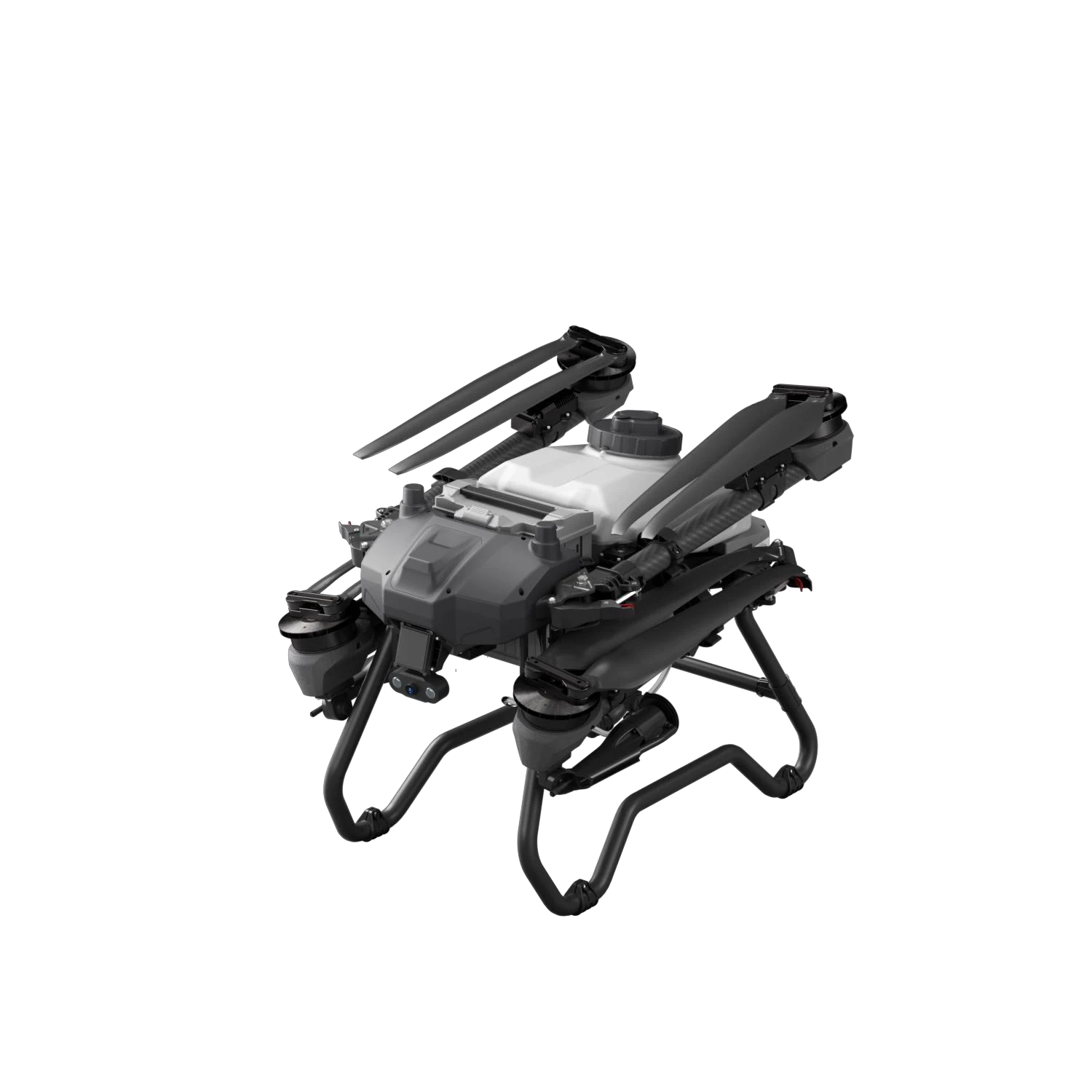

Transport

Składane ramiona ograniczają wymiary drona podczas transportu.

Ramiona Terra 20 składają się wzdłuż korpusu, ograniczając wymiary drona do 665 × 800 × 715 mm. Ułatwia to zaplanowanie miejsca w pojeździe oraz przygotowanie sprzętu po zmianie pola. Dron, akumulatory i wymienne moduły robocze wymagają oddzielnego, stabilnego mocowania na czas transportu.

665 × 800: podstawa po złożeniu
715 mm: wysokość

Technik reguluje podzespół dużego drona rolniczego

Obsługa i serwis

Wsparcie, które pomaga przygotować sprzęt do pracy.

Przed wyborem modelu omówisz konfigurację i planowane zadania z zespołem KYO. Zakres serwisu, części oraz szkolenia ustalany jest dla konkretnego modelu i oferty.
